Miscelatore con trasmissione a ingranaggi con montaggio a flangia

Agitatore con ingresso dall'alto

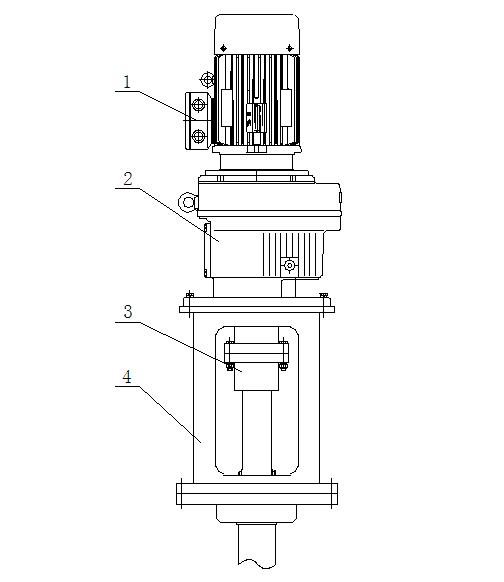

1、 Motore:

1、Tipo antideflagrante、Tipo non antideflagrante

2、Tipo a risparmio energetico、Tipo non a risparmio energetico

2、 Riduttore:

1, serie R (tipo coassiale)

Serie 2、K (tipo con ingranaggio conico)

3, serie F (tipo ad albero parallelo)

3、 Accoppiamento:

1、GT Tipo rigido convesso

2、HL Tipo con perno cilindrico

4、 Cornice:

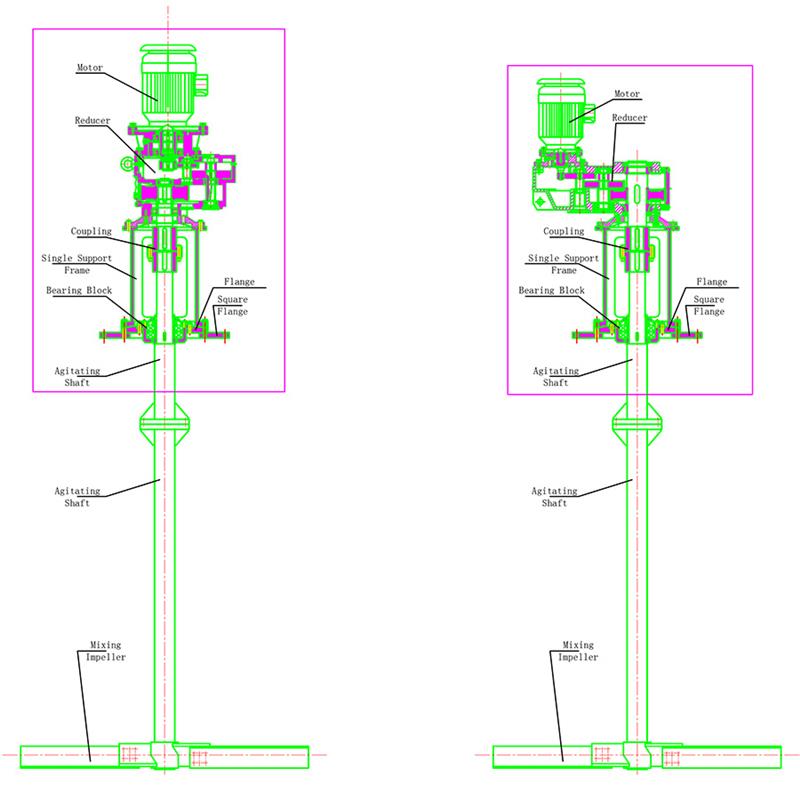

1、DXJ Tipo di supporto singolo

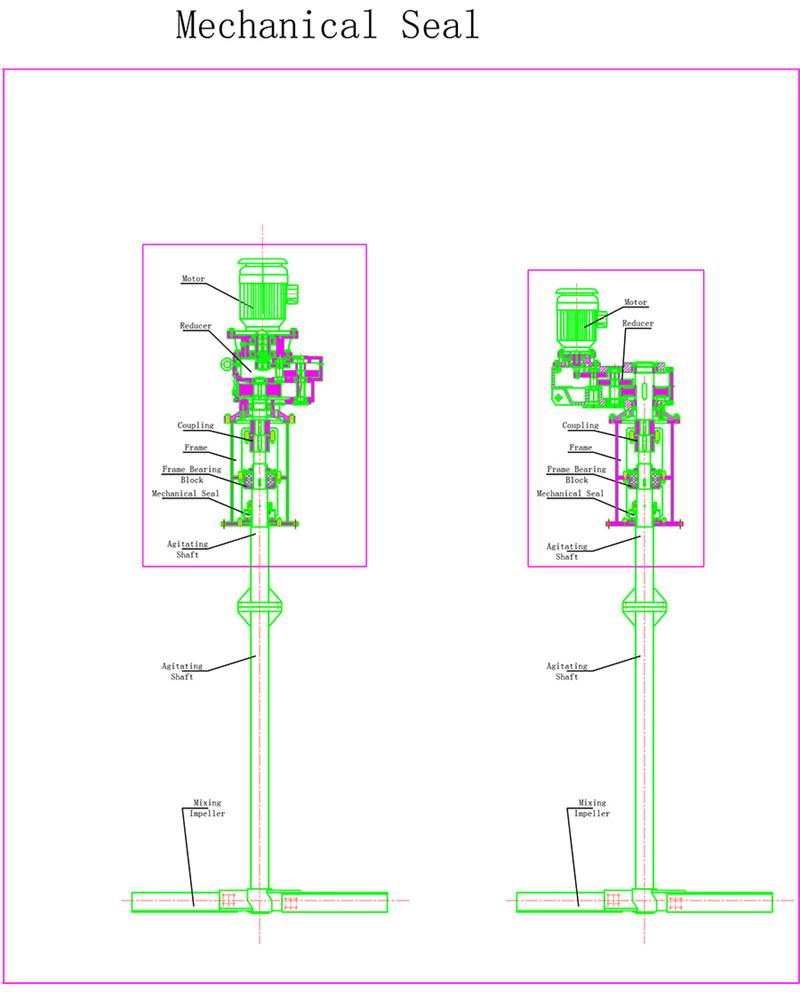

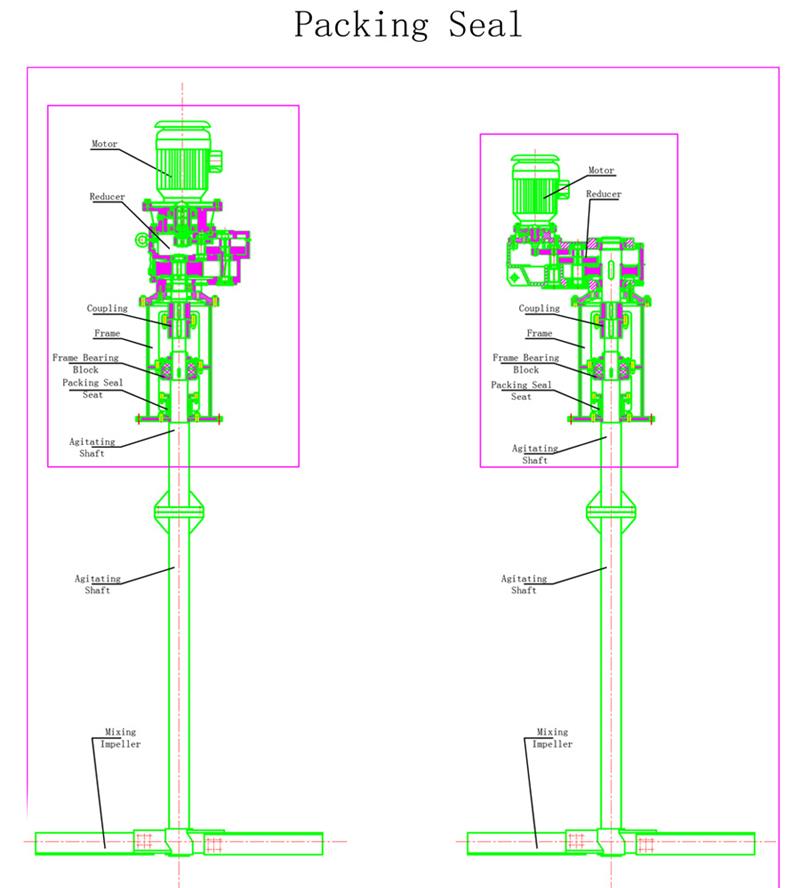

2、LDJ Tipo di supporto singolo (è possibile aggiungere una tenuta meccanica o una guarnizione di tenuta nella parte inferiore del telaio)

3、FZ Tipo con doppio supporto

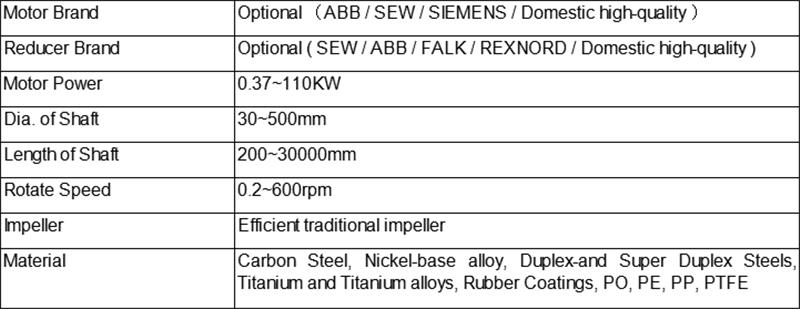

Parametro dell'agitatore

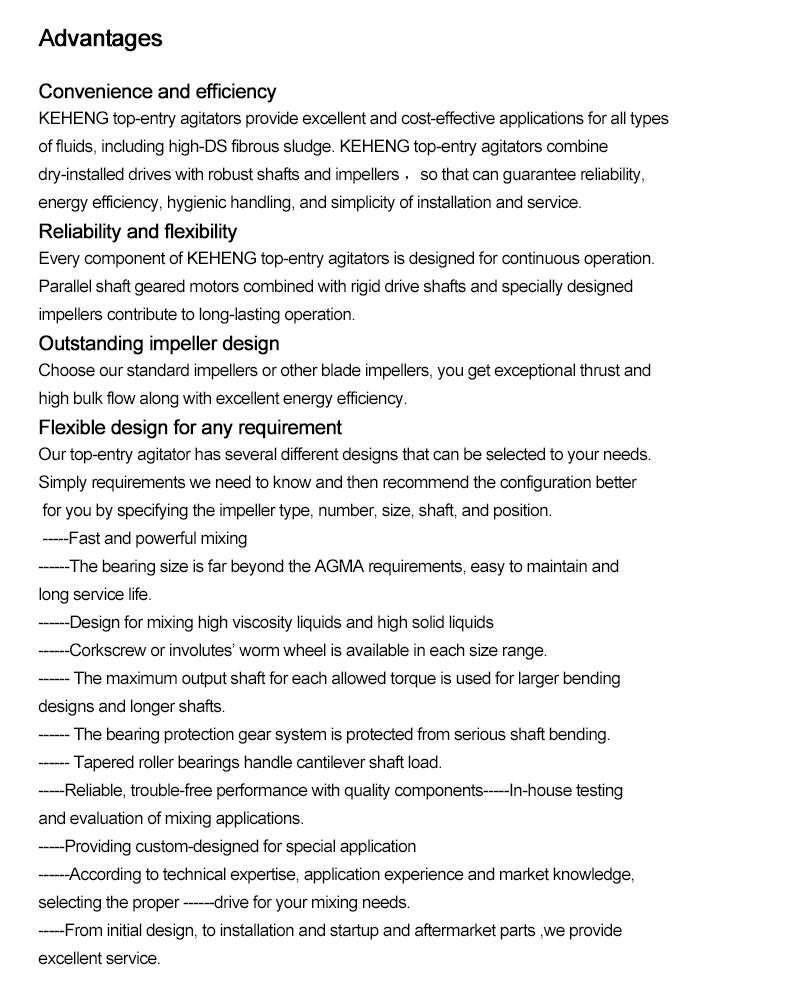

Agitatore top-entry KEHENG, dal 1989 aiutiamo le fabbriche di lavorazione di tutto il mondo a trovare i miscelatori e le altre attrezzature di cui hanno bisogno per soddisfare le loro applicazioni specifiche.In base ai vostri specifici requisiti di montaggio, schema di flusso e miscelazione, possiamo aiutarvi a selezionare i miscelatori con ingresso superiore che meglio soddisfano le vostre esigenze, oltre a suggerire il design e la posizione della girante che offriranno una soluzione personalizzata per quasi tutte le agitazioni e miscelazioni. processi.I nostri tecnici di vendita sono disponibili a consultarvi per determinare quale prodotto o attrezzatura personalizzata sarà la soluzione migliore per le vostre operazioni di lavorazione.

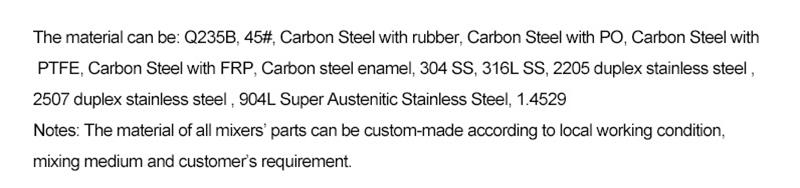

Materiale

Applicazione

• Prodotto chimico sfuso

• Polimero

• Prodotti chimici speciali

• Beni di consumo di formula

• Biocarburanti e bioraffinerie.

• Desolforazione dei fumi degli impianti a carbone

• Processo ad umido

• Serbatoio dell'olio

Diverse forme di installazione del miscelatore produrranno campi di flusso diversi

Forma di installazione Diverse forme di installazione del miscelatore produrranno campi di flusso diversi, che faranno una differenza significativa nell'effetto di miscelazione.Di solito il modulo di installazione del mixer è suddiviso nelle seguenti tipologie:

1) Forma di installazione con agitazione centrale verticale È caratterizzata dal fatto che l'albero dell'agitatore e l'agitatore sono disposti sulla linea centrale del serbatoio di agitazione e sono disposti simmetricamente.La modalità di guida è con trasmissione a cinghia o ad ingranaggi oppure tramite trasmissione con decelerazione, ed è anch'essa azionata direttamente dal motore.La potenza dell'apparecchiatura di miscelazione può variare da 0,1 kW a centinaia di kilowatt e l'intervallo di potenza abituale è 0,2-22 kW.Generalmente, la potenza è inferiore a 3,7 kW per le dimensioni piccole, da 5,5 a 22 kW per le dimensioni medie e superiore a 22 kW per le dimensioni grandi.I piccoli miscelatori vengono utilizzati nell'industria alimentare.Il tipo a bassa velocità è inferiore a 100 giri/min, il tipo a velocità media è 100~400 giri/mm e il tipo ad alta velocità è superiore a 400 giri/min.A seconda dell'applicazione, la struttura della pala può essere combinata in vari modi, con un'elica del tipo a tre pale.La turbina è il corpo principale e può essere combinata in una varietà di forme strutturali per adattarsi a una varietà di usi.La maggior parte di queste apparecchiature di miscelazione sono state standardizzate in paesi stranieri.La gamma di velocità va da 300 a 360 giri/min e la potenza del motore va da 0,4 a 15 kW.L'azionamento avviene tramite una decelerazione di primo stadio con trasmissione a cinghia o ad ingranaggi.

2) Forma di installazione con agitazione eccentrica È caratterizzata dal fatto che l'agitatore è installato nella posizione eccentrica del contenitore verticale.Questa forma di installazione può impedire la rotazione del liquido in prossimità dell'agitatore e l'effetto è simile a quello del deflettore di installazione.La linea centrale dell'albero di agitazione è sfalsata rispetto all'asse del contenitore, il che fa sì che la distribuzione della pressione del flusso di liquido in punti diversi sia diversa e il movimento relativo tra gli strati di liquido viene migliorato, aumentando così la turbolenza tra il liquido strati, in modo che l'effetto di agitazione sia ovviamente migliorato.Tuttavia, è probabile che l'agitazione eccentrica provochi vibrazioni del dispositivo durante il funzionamento.Generalmente tali forme di installazione vengono utilizzate solo su dispositivi di piccole dimensioni.

3) Caratteristiche del modulo di installazione dell'agitatore inclinabile: Installare l'agitatore direttamente sul bordo superiore del serbatoio, bloccarlo e fissarlo con la stecca o mandrino e il bordo del cilindro.L'asta di agitazione viene inserita obliquamente nel contenitore per la miscelazione.È adatto per mescolare il contenitore.Una struttura cilindrica o un dispositivo di miscelazione quadrato aperto prevengono le correnti parassite.Il dispositivo di miscelazione di questo tipo di installazione è più flessibile e flessibile, facile da usare e da mantenere, semplice nella struttura e leggero.Viene generalmente utilizzato su piccole apparecchiature e la potenza utilizzata è 0,1-2,2 kW.Viene utilizzato il mixer con uno o due strati di pale.Gamma 36 ~ 300 giri/min.
